首頁 > 資源中心 > FAQ 1、 文檔目標
在嵌入式系統開發中，HEX文件是程序編譯后生成的一種常見輸出格式，尤其在基于ARM架構的開發環境中，由Keil MDK工具鏈生成的HEX文件被廣泛用于燒錄和調試。然而，盡管工程師們對其用途較為熟悉，但對其內部結構及數據段的具體含義卻往往缺乏深入了解。本文旨在解析由MDK生成的HEX文件中各數據段的組成，幫助開發者理解其內部邏輯，并通過校驗和計算驗證文件的完整性。
具體目標包括：
● 解析HEX文件中每行數據的組成部分及其意義；
● 探討不同數據類型（如線性地址、擴展段地址等）的作用；
● 提供詳細的校驗和計算方法，以確認HEX文件是否正確生成。
通過本文的解析，讀者將能夠更全面地掌握HEX文件的結構與生成機制，為后續的調試與優化提供理論支持。
2、 問題場景
在嵌入式項目開發過程中，HEX文件通常作為程序燒錄的主要載體。然而，許多工程師在使用HEX文件時，往往只關注其功能性（如能否正常燒錄或運行），而忽視了其內部結構的細節。例如，在圖2-1所示的HEX文件中，每一行數據都包含特定的信息字段，這些字段決定了程序代碼和數據如何映射到目標硬件的存儲空間中。從圖2-1可以看到，HEX文件的每一行數據均遵循嚴格的格式規范，包含起始標志、數據長度、地址偏移量、數據類型標識、實際數據以及校驗碼等字段。如果對這些字段的意義不甚了解，可能會導致在分析或調試過程中遇到困難。例如，錯誤的地址偏移可能導致程序無法正確加載，而校驗碼的錯誤則可能暗示文件生成過程中存在異常。
因此，深入解析HEX文件的結構不僅有助于理解其生成機制，還能有效提升開發過程中的問題定位能力。
圖 2-1
3、軟硬件環境
1）、軟件版本：Keil MDK 5.38a
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法
1）、首先，Intel HEX文件是一個ASCII文本文件，其中的文本行遵循Intel HEX文件格式。Intel 十六進制文件中的每一行包含一條十六進制記錄。這些記錄由表示機器語言代碼和/或常量數據的十六進制數組成。Intel十六進制文件通常用于傳輸將存儲在ROM或EPROM中的程序和數據。大多數EPROM程序員或模擬器可以使用Intel十六進制文件。
2）、Hex文件的數據格式為：“:LLAAAATTDDDDDDDD...DDCC”
（1）“：”：表示開頭，每一行數據都會用冒號進行開頭，表示一個新的內存地址數據開頭
（2）“LL”：表示數據長度，L是4位的十六進制，LL表示一個字節。
（3）“AAAA”：表示偏移量，基于起始地址的偏移量是多少
（4）“TT”：表示這一行數據類型或數據標識是什么。
a) 00：表示數據標識；
b) 01：表示文件結束標識，通常的hex文件的最后一行數據中；
c) 02：表示擴展段的地址；
d) 04：表示線性地址；
e) 05：表示線性起始地址
（5）“DDD.....DDD”：這里就表示數據。每一個數字都是占4位，2個數字就是一個字節。
（6）“CC”：表示校驗碼。校驗碼是通過下面的公式進行計算出來的。
CheckSum = 0x100 - (Sum & 0xFF)
其中Sum是由這一行的所有字節進行相加所得，Sum與上0xFF后即保留Sum的后8位數據，然后再減去0x100。
3）、例子：

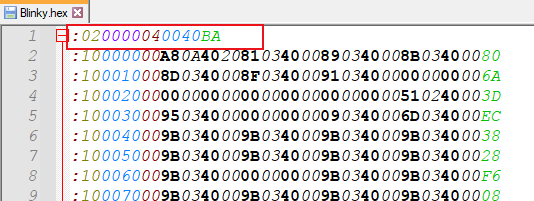

（1）、HEX文件的開頭第一行（如圖4-3-1）：“:020000040040BA”
（a）、“:”：表示開頭
（b）、“02”：表示數據長度，02是十六進制，單位的byte，即表示這一行的數據長度是2個字節。
（c）、“0000”：基于起始地址的偏移量是0x0000
（d）、“04”：表示這一行是線性地址
（e）、“0040”：這里就表示段地址信息。每一個數字都是占4位，這一行中4個數字，則16位即2bytes，和前面的第二部分的“10”進行對應。地址是0x0400000，是內存的起始地址即基地址
（f）、“BA”：表示校驗碼。校驗和的計算過程如下：
Sum = 0x02+0x00+0x00+0x04+0x00+0x40=0x46
CheckSum = 0x100-0x46&0xFF=0x100-0x46=0xBA
4-3-1

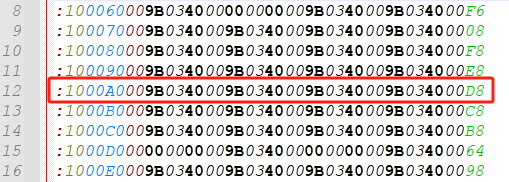

（2）、HEX文件的中間的數據行（如圖4-3-2）：“:1000A0009B0340009B0340009B0340009B034000D8”
（a）、“：”：表示開頭
（b）、“10”：表示數據長度，這一行的數據長度是16個字節。
（c）、“00A0”：基于起始地址的偏移量是0x00A0
（d）、“00”：表示這一行是數據
（e）、“9B03......4000”：這里就表示數據。每一個數字都是占4位，這一行中32個數字，則128位即16bytes，和前面的第二部分的“10”進行對應。
（f）、“D8”：表示校驗碼。校驗和的計算過程如下：
Sum = 0x10+0x00+0xA0+0x00+0x9B+0x03+0x40+0x00+0x9B+0x03+0x40+0x00+0x9B+0x03+0x40+0x00+0x9B+0x03+0x40+0x00=0x428
CheckSum = 0x100-0x428&0xFF=0x100-0x28=0xD8
圖 4-3-2

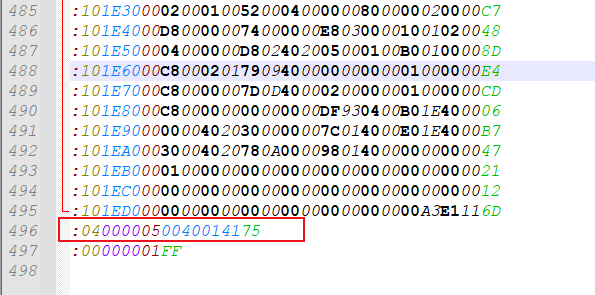

（4）、Hex文件的倒數第二行數據（如圖4-3-3-2）：“:040000050040014175”
（a）、“：”：表示開頭
（b）、“04”：表示數據長度，這一行的數據長度是4個字節。
（c）、“0000”：基于起始地址的偏移量是0x0000，這個偏移地址是無效數據，無需關注
（d）、“05”：表示這一行是線性起始地址

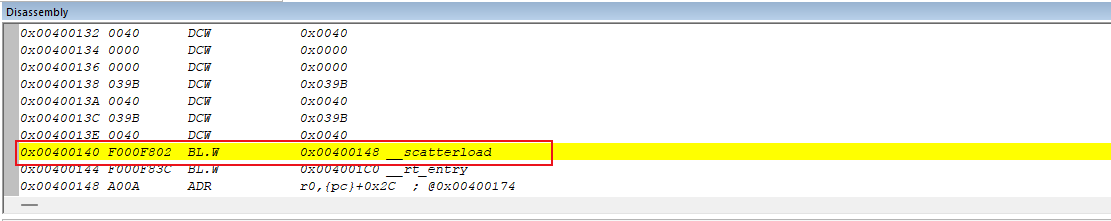

（e）、“00400141”：這里就表示線性起始地址。地址為0x00400141，是指令集執行的起始地址，這個地址指向的是__scatterload函數，該函數用于將程序代碼和數據從鏈接文件中加載到內存中，是由編譯器提供的。（如圖4-3-3-1）
圖4-3-3-1
（f）、“75”：表示校驗碼。校驗和的計算過程如下：
Sum = 0x04+0x00+0x00+0x05+0x00+0x40+0x01+0x41= =0x8B
CheckSum = 0x100-0x428&0xFF=0x100-0x8B=0x75
圖4-3-3-2

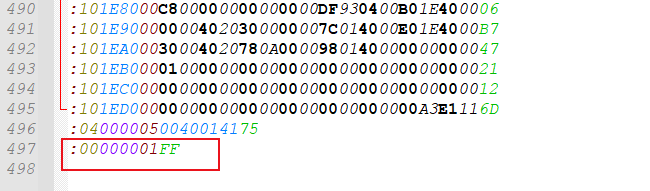

（5）、Hex文件的最后一行數據：“:00000001FF”
（a）、“：”：表示開頭
（b）、“00”：表示數據長度。
（c）、“0000”：基于起始地址的偏移量是0x0000，這個偏移地址是無效數據，無需關注
（d）、“01”：表示文件結束標識
（e）、“FF”：校驗和
圖4-3-4
