首頁 > 新聞資訊 摘要： 本文主要對Armv7-M架構中地址空間進行介紹。
關鍵字：Armv7-M架構、地址空間，對齊方式
Armv7-M采用的是內存映射架構，采用統一的232個8位地址空間。空間地址采用無符號數0到232-1。
可以把地址空間看做是由230 個32位的字組成，這樣每個字的地址是對齊的，如果字的地址是A，則組成字的四個字節地址分別為A、A+1、A+2和A+3。
也可以把地址空間看做是231 個16位的半字組成。如果半字的地址是A那么組成半字的兩個字節地址分別為A和A+1。
字節順序：

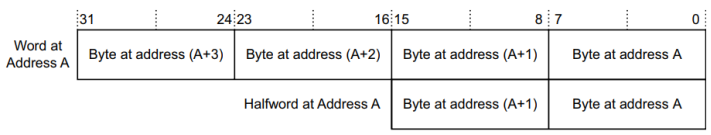

在小端存儲模式下，內存數據存儲到ARM寄存器的映射方式如下：

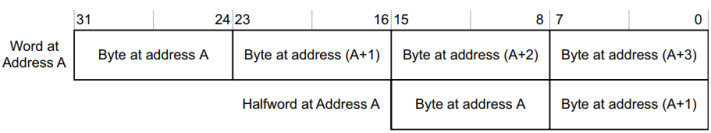

在大端存儲模式下，內存數據存儲到ARM寄存器的映射方式如下：
小端和大端的存儲模式，決定了字或半字的解釋順序。也就是說這個字或半字的哪個字節是高位，哪個字節是低位。
Armv7-M 支持可選的對齊模式。對齊模式在重置時需要指定是大端（BE）還是小端（LE），同時這種設置僅適用于數據的訪問。在指令獲取時，始終采用的是小端對齊模式。
指令順序：
Thumb指令要求強制16位對齊，那么32位指令就會分成兩個半字hw1,hw2。其中hw1位于較低地址。在下圖所示中hw1位于hw2的左側。
來源：《Armv7-M Architecture Reference Manual 》
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
