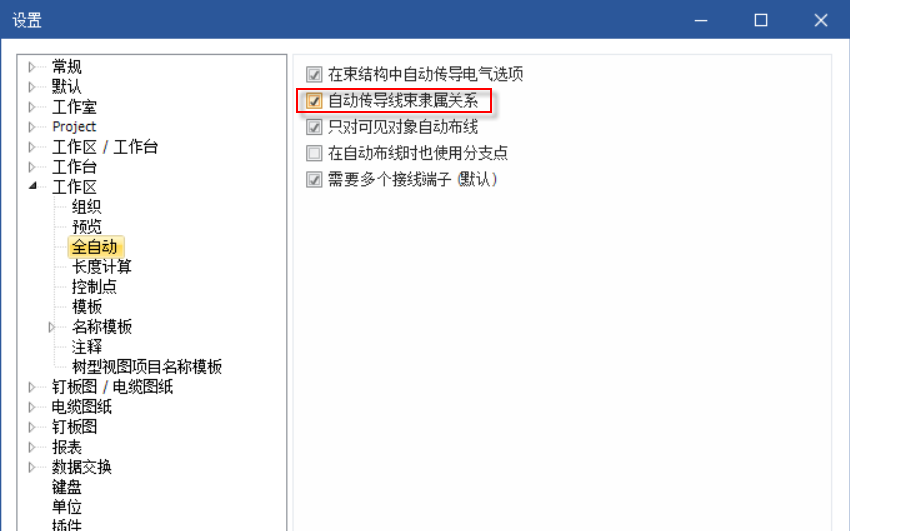

首頁 > 新聞資訊 1 眾所周知，Harness ProD 在分配線束時，會自動將元件與其連接的所有元件都會自動分配在同一個線束內，如下圖所示。默認勾選【自動傳導線束隸屬關系】。
2 如下描述來自與幫助對工作區的【全自動】功能的描述。
在束結構中自動傳導電氣選項：在為對象指定電氣選項時，此選項還將應用于連接到對象的所有元素 (如果已激活)。
自動傳導線束隸屬關系：在為對象指定線束時，此線束還將應用于連接到對象的所有元素 (如果已激活)。
只對可見對象自動布線：如果激活，則此選項使用自動布線命令僅對可見對象自動布線。
在自動布線時也使用分支點：使用自動布線命令時，對象將在最短距離內進行布線，不僅通過端點，還通過共享點等。
需要多個接線端子 (默認)：如果多根導線連接到一個管腳，則此復選框應用于庫的管腳以及快速原型連接器和分線器。
如果激活了該復選框并且設置了自動放置附加零件選項或者在導線端手動放置了接線端子，則相同接線端子將添加到與此管腳連接的每個導線端。接線端子隨后將在物料清單報表中具有數量 "1"。
如果停用，則一個接線端子會添加到與管腳連接的每個導線端，并且物料清單中的數量會相應加總。如果更換了連接器 / 分線器，則會考慮此設置，而不會考慮現有連接器或分線器的狀態。
3 在日常設計中，建議勾選【自動傳導線束隸屬關系】，但在特殊情況下，需要將一個連接物拆分成兩個或多個線束單元的特殊情況下，建議在連接物的屬性中勾選【線束分隔符】，即使在勾選【自動傳導線束隸屬關系】情況，傳導的線束隸屬關系會在此連接物中斷傳導，如下圖。
（文章來源公眾號：EPLAN易盼軟件）
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
