首頁 > 新聞資訊 原理圖輸入改進
通過‘Find Text - Jump’對話框在原理圖中操作
此時，F(xiàn)ind Text – Jump對話框?yàn)榉悄Ｊ綄?duì)話框；即，當該對話框打開時，您可以對Altium Designer界面（包括原理圖上的對象）進行操作。
該功能在Open Beta中，并且當將Advanced Settings對話框中Schematic.FindTextAsModelessDialog選項啟用時，該功能即可供使用。
新的變量管理器
您設計中的變量管理過程已得到顯著強化。此時，如需創建、編輯和管理設計變量，則可使用基于文檔的Variant Manager。
除了對設計中的特定元件進行常規變量管理外，您此時還可以從所選原理圖、所選圖紙符號的參考圖紙或所選元件類中創建元件組，并對元件變量進行基于功能的查看。對于每個組，您可以定義一個或多個‘選項’，以反映該組中一個或多個元件的一些更改。然后，可以根據這些定義組和選項，創建變量本身，并支持創建變量的層次結構。

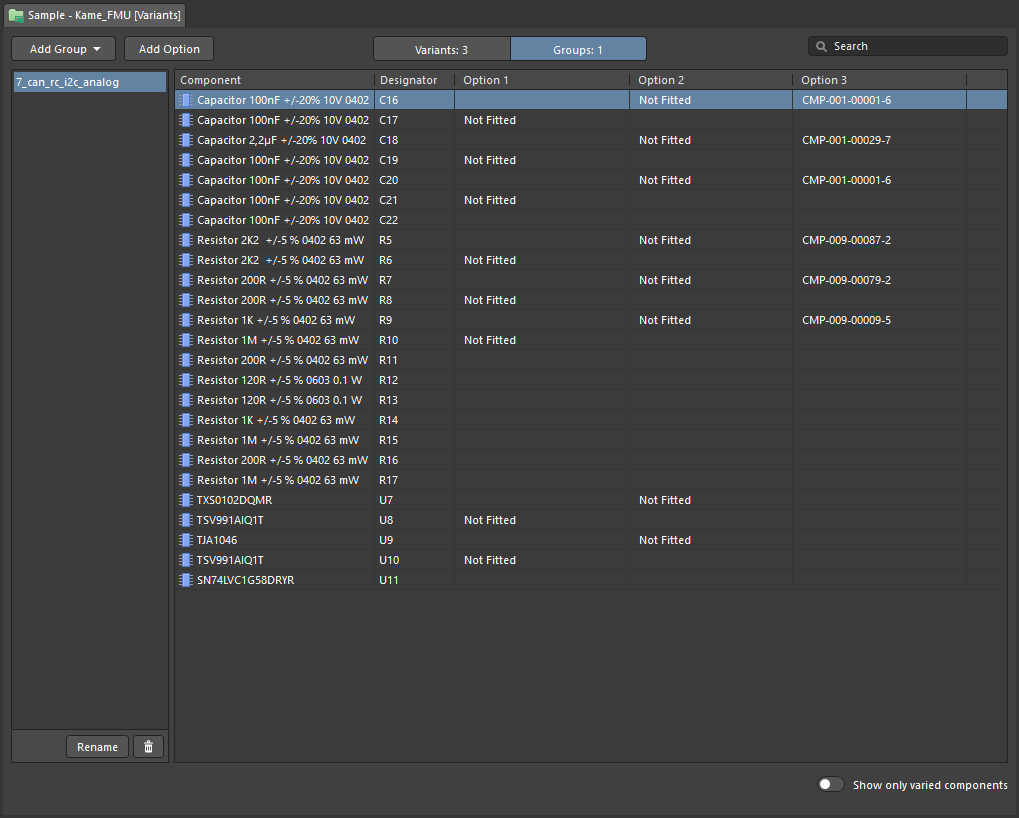

您可以使用新的Variant Manager，創建基于針對元件組定義的選項的設計變量。此處所示為Variant Manager的Variants標簽，其中已創建三個變量并對某個元件組應用了不同選項。將光標懸停在圖像上，以查看選項定義所在Groups標簽。
進行更改時，編輯組選項中的值會立即反映在使用該組選項的所有變量中，而無需針對各個定義變量逐一更改單個不同元件。該功能將在創建和編輯變量時顯著提高時間效率，并因此將受到所有用戶，尤其是需要處理大量設計變量的用戶的歡迎。無論是處理幾個還是幾百個變量，基于文檔的新變量管理界面均將以一種更加易讀的方式向您呈現各個變量的情況。
PCB設計改進
定制焊盤形狀散熱導體的最小間距

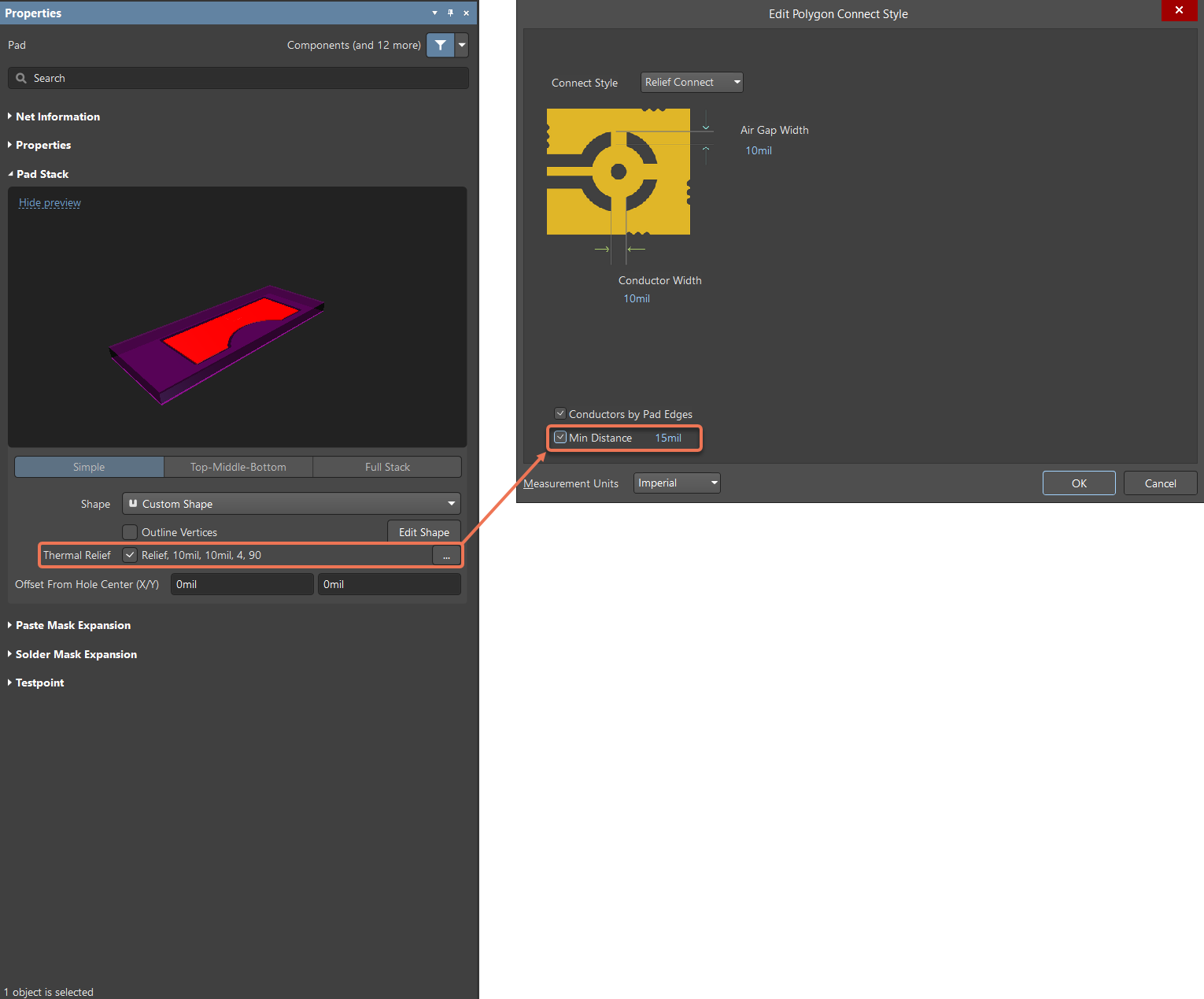

當前版本增加了檢查定制焊盤形狀散熱導體之間最小間距的功能。可以通過在Pad模式下，在Properties面板的Pad Stack區域啟用Thermal Relief選項，然后單擊該選項右側的關聯按鈕，訪問新的Min Distance選項。Edit Polygon Connect Style對話框?qū)⒋蜷_(kāi)。當Conductors by Pad Edges選項被啟用時，新的Min Distance選項將會出現在對話框中。當Min Distance被啟用時，您可以輸入定制焊盤散熱導體的所需最小距離。
在Health Check Monitor中添加Zero Area Polygons的檢測

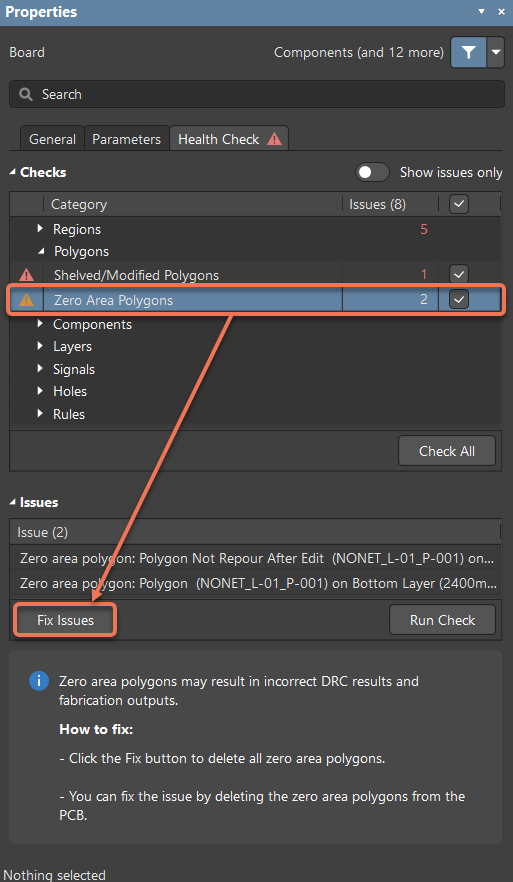

此時，您可以使用Properties面板上的Health Check標簽（在Board模式下訪問），檢測并刪除具有零面積的多邊形鋪銅。Zero Area Polygons新字段已添加到Polygons類，以確保您此時能夠使用Issues區域內的Fix Issues按鈕一次性刪除所有這些多邊形鋪銅。
添加命令以放置文本框

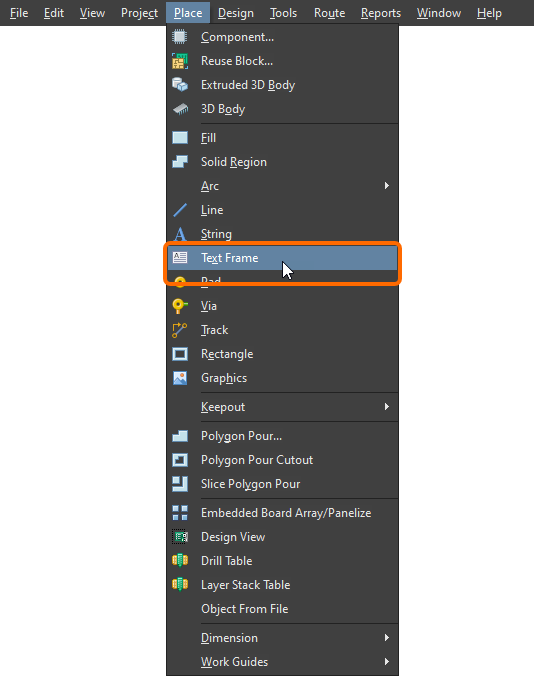

為了支持前一版本中實施的在String和Frame模式下快速放置Text對象，除了現有String命令外，還在PCB和PCB封裝編輯器的主Place菜單和Active Bar中，增加了一個新的Text Frame命令。
使用新的Text Frame命令，將Text對象快速放入Frame模式。
當選擇Text Frame命令時，F(xiàn)rame模式將被激活，以放置Text對象。
Minimum Annular Ring違規檢測改進

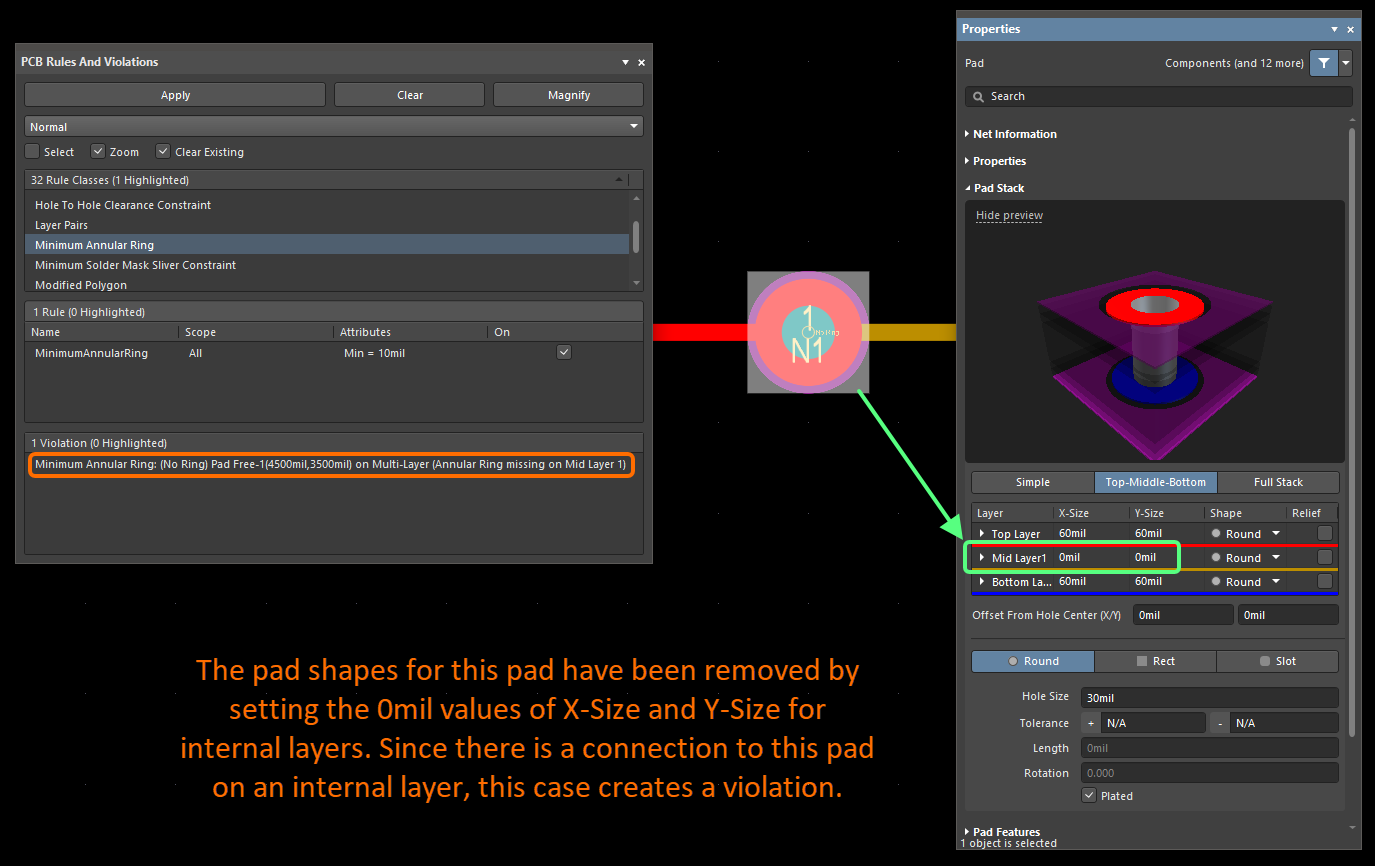

現在，對于連接到層上的焊盤/過孔形狀小于焊盤/過孔的孔尺寸的情況，可以檢測到Minimum Annular Ring設計規則違規（例如，已在Properties面板中手動配置或通過使用Remove Unused Pad Shapes工具移除過的焊盤/過孔形狀）。新功能示例如下圖所示。
Minimum Annular Ring設計規則違規檢測改進示例
請注意，如果焊盤或過孔形狀尺寸小于孔尺寸但不等于0，則其仍將導致違反Minimum Annular Ring設計規則。因此，如果使用某個焊盤定義某個安裝孔（無焊盤形狀），則建議將其形狀的值設置為0。
該功能在Open Beta中，并且當將Advanced Settings對話框中PCB.Rules.MinimumAnnularRingConnected選項啟用時，該功能即可供使用。
數據管理改進
Reuse Block中的替代PCB布局

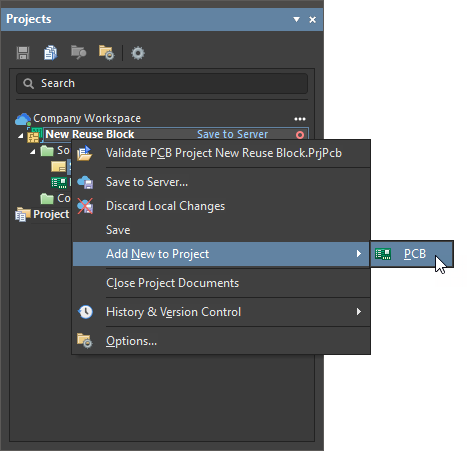

創建一個復用塊時，可向其添加多個PCB模型。為此，請通過Projects面板上復用塊條目處的右鍵單擊菜單，使用Add New to Project ? PCB命令。
通過Projects面板上已添加PCB模型條目處的右鍵單擊菜單，使用Rename命令，為其定義一個有意義的名稱。使用原理圖編輯器主菜單中的Design ? Update命令來更新所需的PCB文檔。

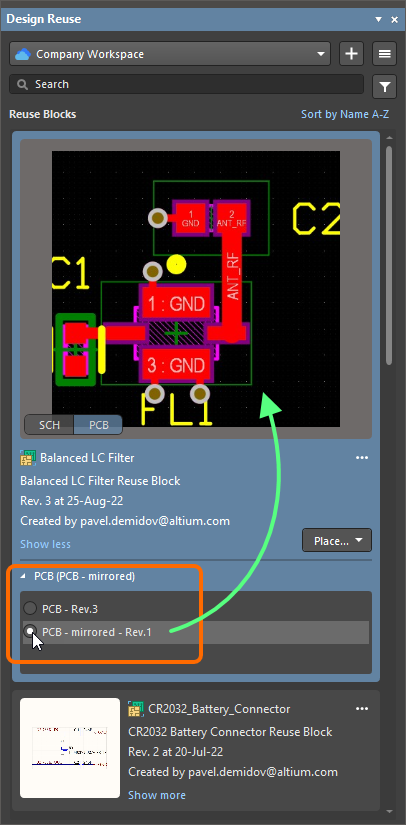

當將復用塊保存到Workspace時，其PCB模型將被列入Design Reuse面板上復用塊的PCB部分，并且可通過單擊復用塊標題中的Show more控件，進行顯示。在列表中選擇需要的PCB模型后，復用塊將采用被放入的模型。當選擇PCB進行預覽時，所選PCB模型將被顯示在復用塊標題的預覽區域。
在Open Project對話框中添加‘Permissions’屬性

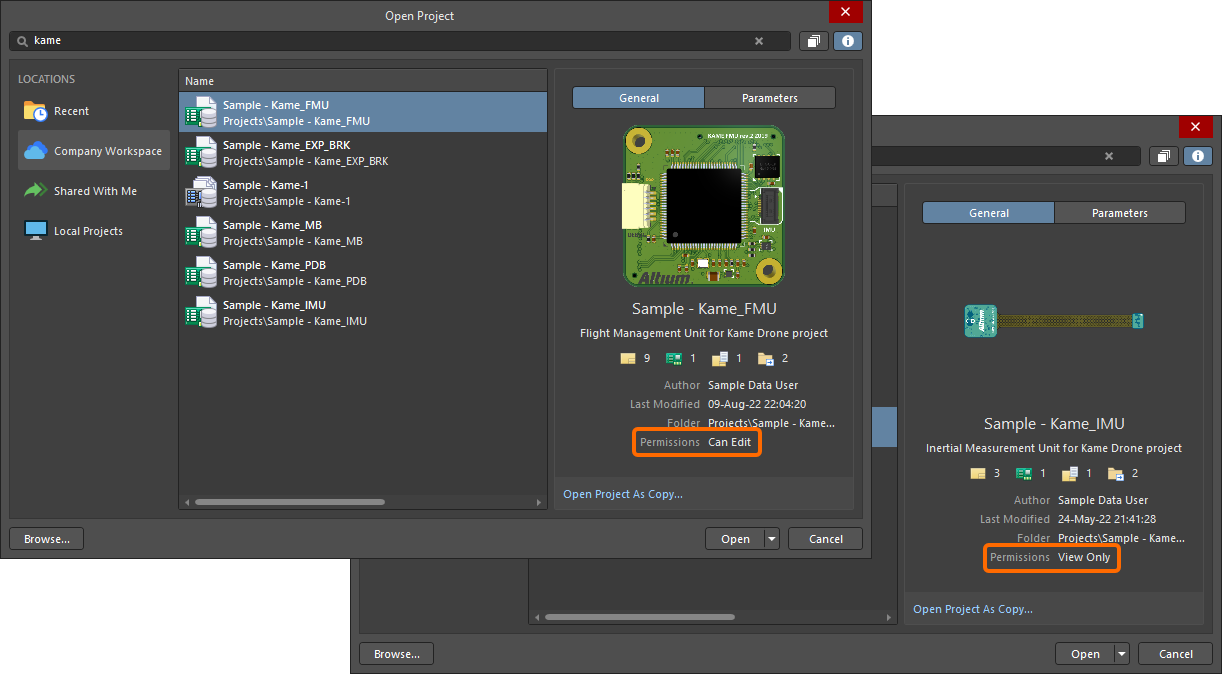

新的Permissions字段已添加到Workspace內項目General標簽上的Open Project對話框，您可以通過該字段，快速查看所選項目的權限：Can Edit或View Only。
在Projects面板中添加‘View Only’指示器
您通過在Share對話框中使用Can View選項共享的僅供查看項目，此時將在Projects面板上顯示一個新的View Only指示器。該不可點擊的指示器是為您與之共享項目的用戶來顯示的。
4
請注意，與查看者共享的項目應可供其下載，以確保他們能夠在Altium Designer中將其打開。單擊Share對話框中的Advanced Settings控件，以配置適當?shù)脑O(shè)置。
Comments and Tasks面板內過濾器的改進

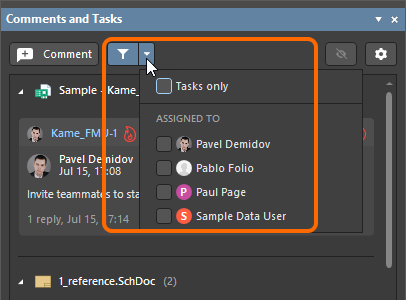

評論和任務“Comments and Tasks”面板中的過濾器（通過單擊過濾器圖標旁邊的向下箭頭訪問）已經過簡化，以消除面板和任務儀表盤之間的任何不準確之處。
過濾器已更新為顯示以下內容：
- Tasks only - 啟用該選項，以僅顯示分配給用戶的評論。
- ASSIGNED TO - 默認禁用所有選項。因此，所有任務/評論均將顯示，并按名稱排序（列表中的第一個條目為當前用戶）。當復選框被啟用時，僅顯示被啟用的條目。
請注意，Altium Designer Standard Subscription不支持任務創建和管理功能。因此，在此級別訪問Altium 365時，該改進功能將不可用，并且Comments面板中的filter選項將與之前版本相同。
此增強功能在連接到 Enterprise Server Workspace 時也不可用。
BOM文檔中添加和編輯注釋功能

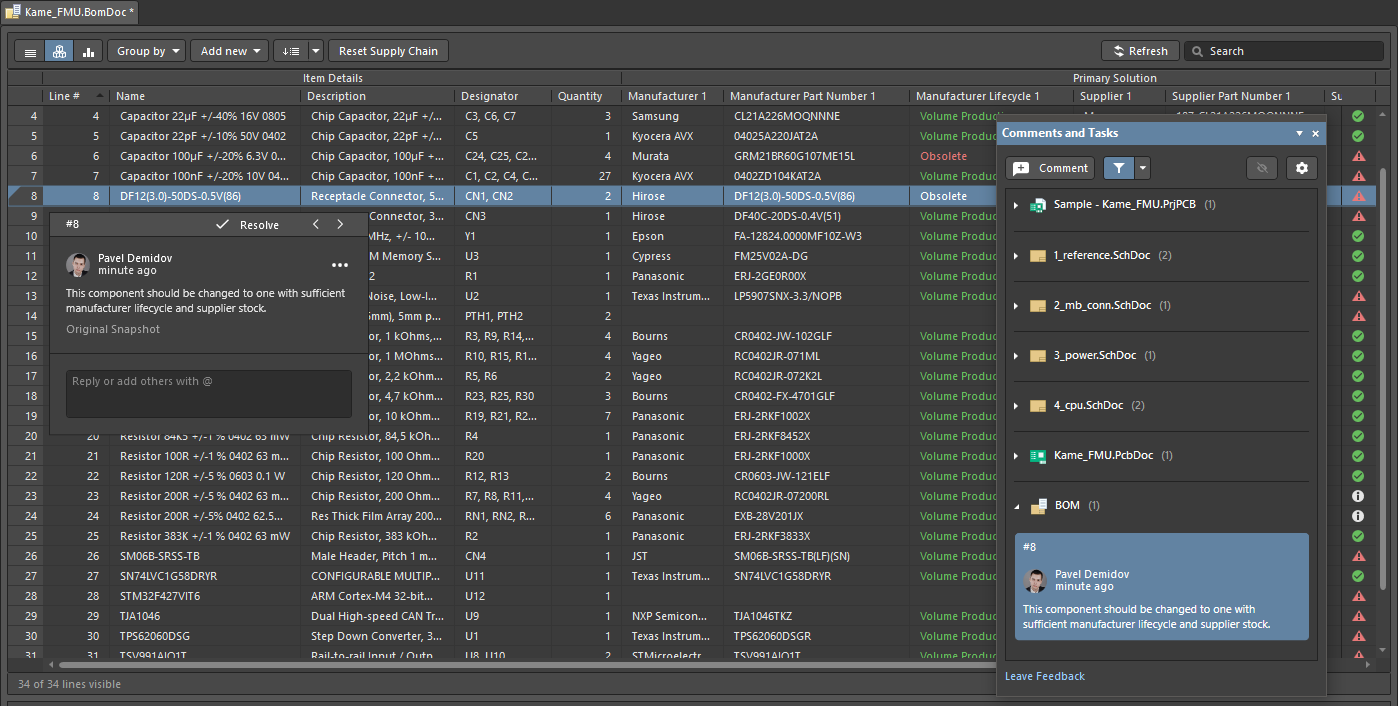

當前版本增加了在ActiveBOM文檔中創建和編輯注釋的功能。
注釋可以通過以下方式添加到文檔中的BOM條目：
- 單擊Comments and Tasks面板中的可用按鈕
- 在設計空間的右上角附近單擊
- 使用主菜單中的Tools ? Comment命令。
選擇一項命令后，單擊文檔中的某一行來添加注釋。或者，在某一行上右鍵單擊，然后選擇Comment命令來為該行添加注釋。
該功能在Open Beta中，并且當將Advanced Settings對話框中BOM.Comments選項啟用時，該功能即可供使用。
啟用可操作的 VCS 狀態圖標
提供改進的文檔VCS狀態的功能已默認啟用。簡而言之，該功能將Projects面板中的項目文檔的VCS圖標切換為活動控件，單擊后可以訪問更具體的信息，以及執行適用操作的命令。該功能可以通過Advanced Settings對話框中的UI.ActionableDocumentStatuses選項訪問。
電路仿真改進
已放置元件源

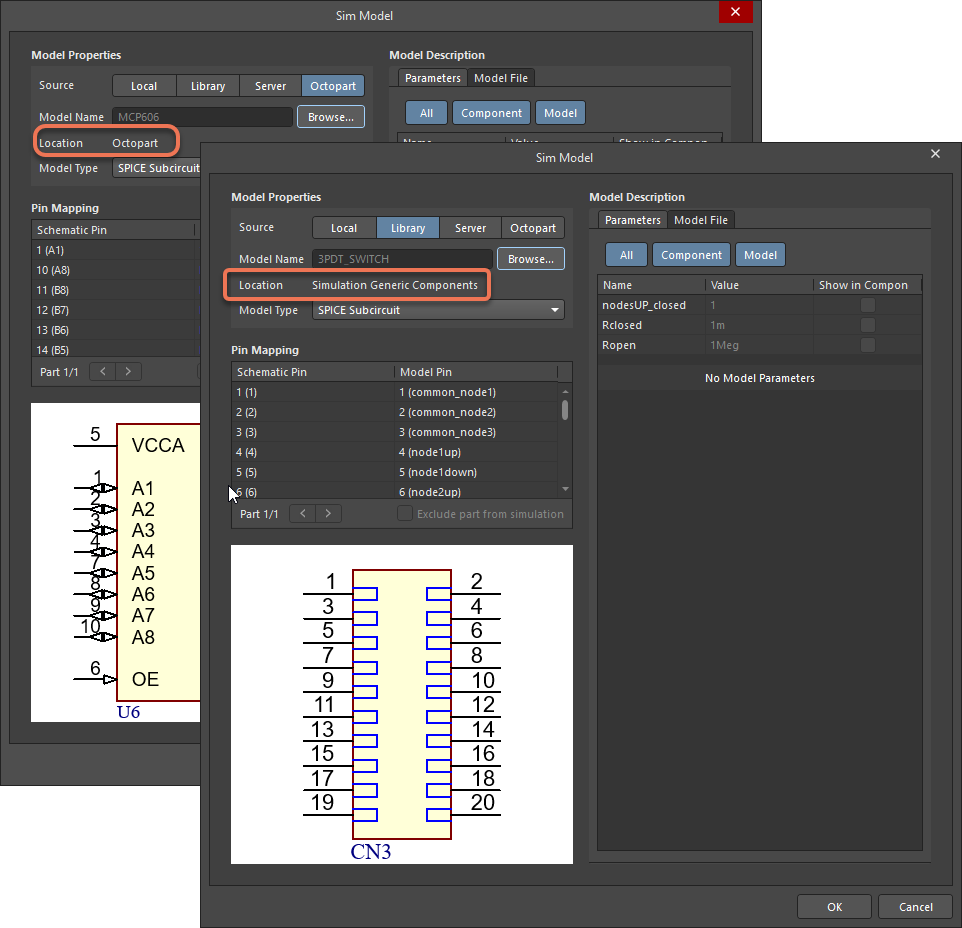

此時，已放置元件的源位置顯示在Location字段的Sim Model對話框中。您可以使用此功能，快速查看所用源是否位于期望位置。
（文章來源公眾號：Altium）
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
