主要亮點
- Totem-SC為模擬、混合信號、存儲和圖像傳感器設計提供新一代電源完整性分析
- PathFinder-SC為各種類型的半導體設計（包括AI/ML、移動和高性能計算）提供先進的半導體可靠性分析
- SeaScape是一種面向半導體多物理場分析的開放式可擴展平臺，能夠為彈性計算、大數據分析和AI/ML提供大規模可擴展能力
Ansys宣布推出兩款全新的半導體產品——分別是面向電源完整性簽核的Ansys? Totem-SC?和面向靜電放電（ESD）可靠性簽核的Ansys? PathFinder-SC?。新產品將現有的Totem?和PathFinder?產品集成到Ansys SeaScape?大數據平臺中，通過分布式處理能力顯著提升其速度和功能。上述舉措，可進一步助力Ansys實現其采用開放式可定制設計平臺賦能多物理場工程仿真的戰略承諾。
Totem-SC基于SeaScape平臺構建，能夠充分解決當今超大規模存儲芯片設計和模擬混合信號芯片設計中日益復雜的電源完整性分析挑戰。作為一款大規模可擴展數據平臺，SeaScape利用大數據技術實現高度擴展性的彈性計算，并加速多物理場分析工作。Totem-SC可讓新一代設計的動態壓降簽核工作速度平均提升10倍，如互補金屬氧化物半導體（CMOS）圖像傳感器、動態隨機存取存儲器（DRAM）、閃存、現場可編程門陣列（FPGA）和高速收發器等。
三星電子公司副總裁Seonil Brian Choi表示：“電源噪聲是我們CMOS圖像傳感器的一項關鍵指標，因為它會直接影響像素性能。Totem-SC使用標準的小內存機器，為三星的高分辨率傳感器設計提供性能卓越的壓降簽核解決方案。高保真度的仿真結果讓我們的團隊能夠信心十足地最大限度優化設計，從而開發出更優質的最終產品。”

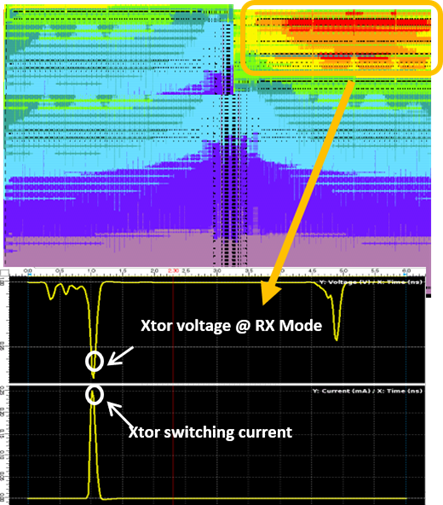

圖為Ansys Totem-SC展示的在電網中的壓降區域
PathFinder-SC是一款功能強大的解決方案，可用于驗證所有芯片的保護電路，這種電路可防止芯片因靜電放電（ESD）和電壓峰值而受到損壞。隨著芯片技術工藝節點縮小至7nm及以下，這項技術變得日益重要，因為微小的晶體管需要關鍵ESD電路的保護，而該電路的檢查、驗證和簽核工作正是PathFinder-SC的用武之地。憑借SeaScape技術，PathFinder-SC能夠使超大規模SoC的簽核速度加快10倍，因此非常適合當今人工智能、成像、網絡、5G和6G通信應用中的大型高速半導體設計。
三星電子技術副總裁Chanhee Jeon表示：“隨著設計規模不斷擴大，對預測準確度的要求日益嚴格，ESD簽核的難度也在加大。我們發現，PathFinder-SC可提供具有出色根源分析和多物理場分析功能的高性能ESD簽核解決方案，從而幫助我們充分滿足交期要求。”
SeaScape的大數據彈性計算算法非常適合可擴展、分布式部署，因為它使用常規大小的機器，而不需要消耗具有大量內存的大型主節點機器資源。SeaScape平臺采用開放式平臺架構，允許客戶通過基于Python的可定制用戶界面（UI）與其它工具和自定義算法相集成。
Ansys副總裁兼電子、半導體與光學事業部總經理John Lee表示：“當今的芯片和電子系統設計工作包含日益復雜的多物理場分析與仿真，因此需要一系列豐富的工具才能完成求解。Ansys堅信，SeaScape這樣的開放式可擴展平臺，可以讓用戶能夠始終（從早期原型構建到制造簽核）利用最佳的工具完成其產品設計的仿真、分析和優化工作。”
