本文描述EPLAN Electric P8 2022 與 PHOENIX PROJECT complete ?交互進行端子選型，特別是在PHOENIX PROJECT complete ?中對端子排及端子附件的細化處理。EPLAN Electric P8 2022是EPLAN 開發的電氣工程設計軟件，它主要用于電氣原理圖的高效設計及工程報表的自動生成。PROJECT complete 是PHOENIX CONTACT針對自己的產品進行開發的，用于配置端子排以及對端子塊、導體、電纜、設備和系統的標記材料進行專業直觀的規劃和標記的軟件。
2. 應用實例
前提：EPLAN Electric P8 2022中在端子排導航器先預創建端子的預設計，或端子已經放置在原理圖中。

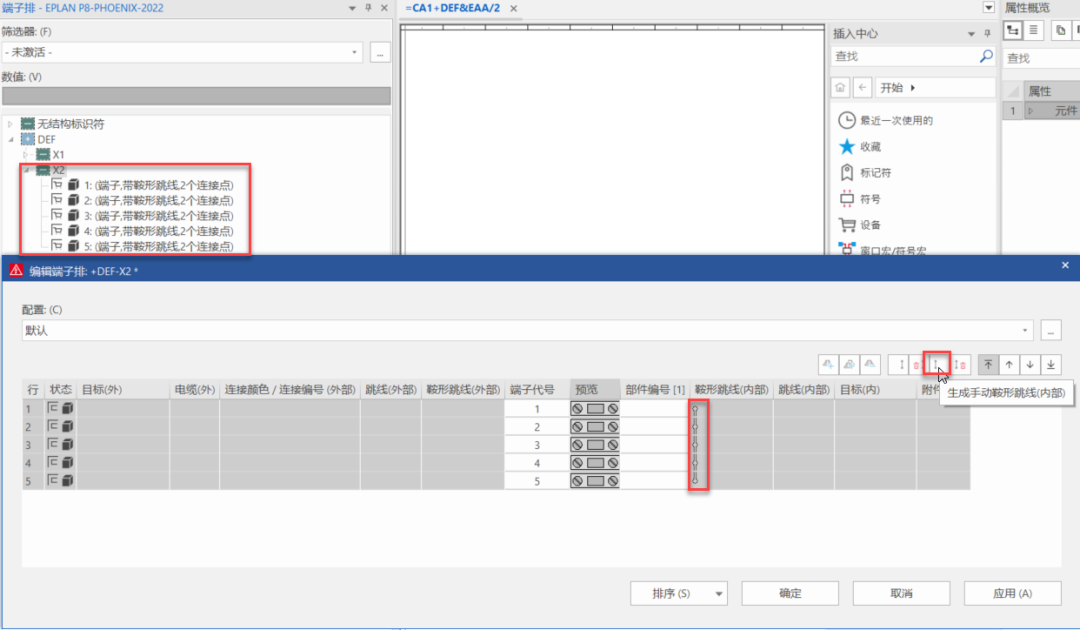

（1）打開EPLAN Electric P8 2022，在端子導航器中建立“-X2”端子排并建立5個空端子（沒有放置在原理圖上）。注意，沒有端子排定義，其中“-X1：1-5”為常規帶鞍形跳線端子。右鍵“編輯”“-X2”，生成鞍形跳線短接5個端子。
圖1：端子導航器中預創建端子并短接

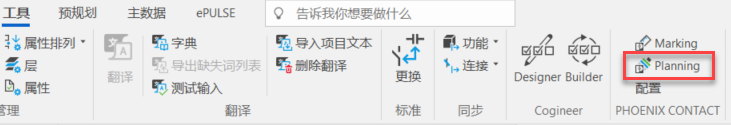

（2）在EPLAN Electric P8 2022中，點擊“工具” > “Planning”。
圖2：啟動Planning

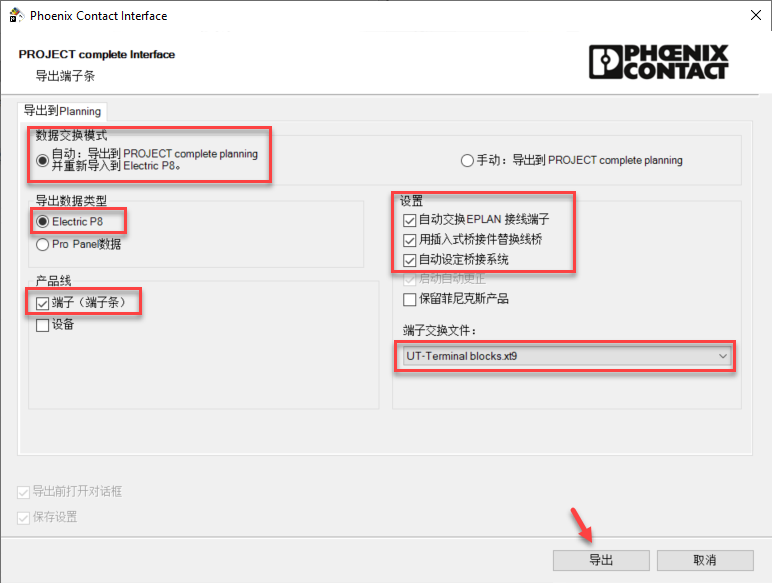

（3）彈出“Phoenix Contact Interface”，按圖中紅框所示進行勾選，選擇“自動：導出到 PROJECT complete planning并重新導入Electric P8”，點擊“導出”。
圖3：Phoenix Contact Interface自動導出設置

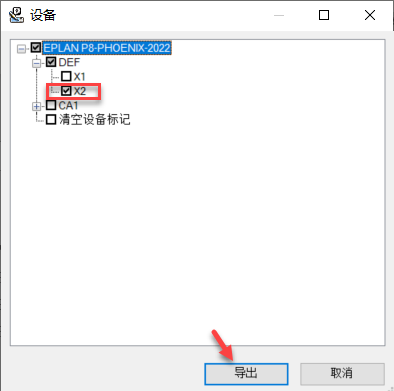

（4）選擇要導出的端子排“-X2”，點擊“導出”。
圖4：導出完成

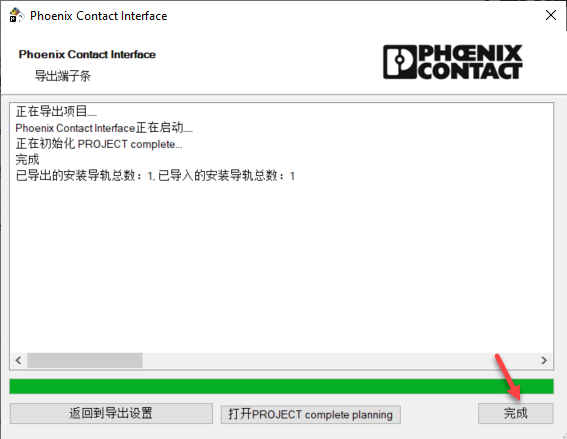

（5）出現導出結果，點擊“完成”。
圖5：自動導出完成

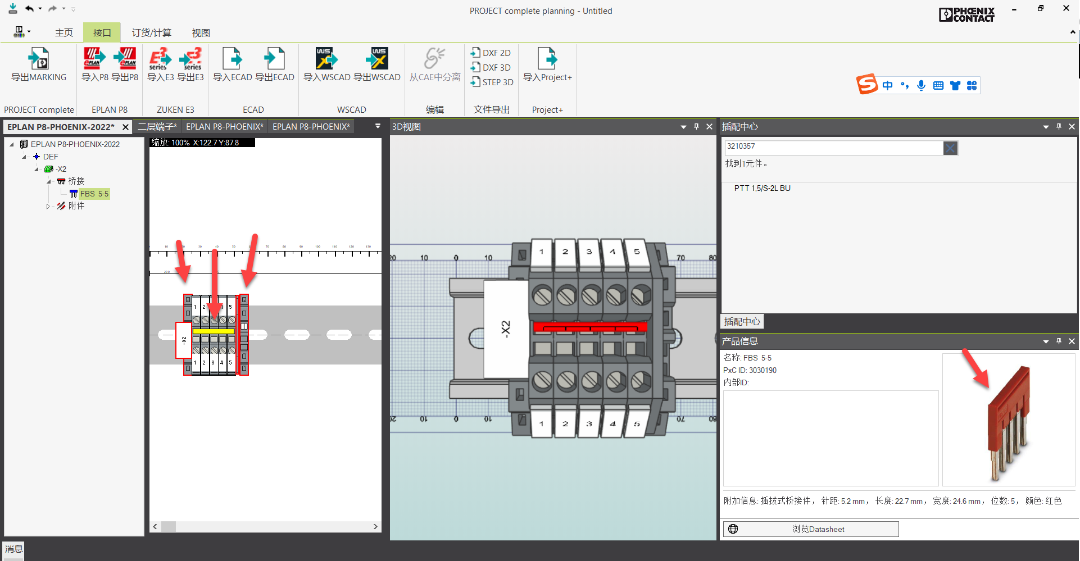

實際上在自動導出過程中，進入PROJECT complete planning自動優化，并返回到Electric P8中，這個過程是無縫的。但在PROJECT complete planning還是生成如下圖所示的項目結果，圖中正確顯示了生成的鞍形跳線。
圖6：自動生成的中間結果

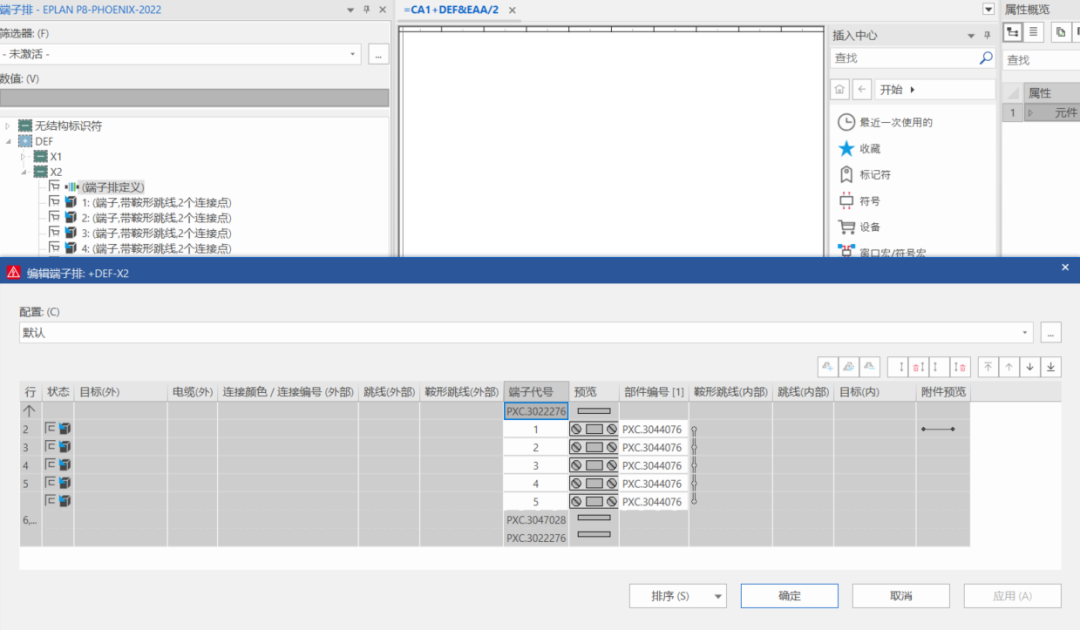

（6）EPALN Electric P8 2022 端子導航器及編輯端子排的顯示結果。
圖7：EPLAN Electric P8 2022 端子排導航器顯示結果
3. 報表生成
通過部件匯總表單獨生成“-X2”的BOM表，可以清晰的看到這個端子排的物料組成。從最初的原理圖中只是符號表達的端子，通過EPLAN Electric P8與PROJECT complete planning的交互，進行了選型，細化了端子排的詳細物料和3D可視化的裝配圖，最終納入EPLAN Electric P8 的BOM管理，便于后續的采購和生產，提升了從設計到制造的時間。

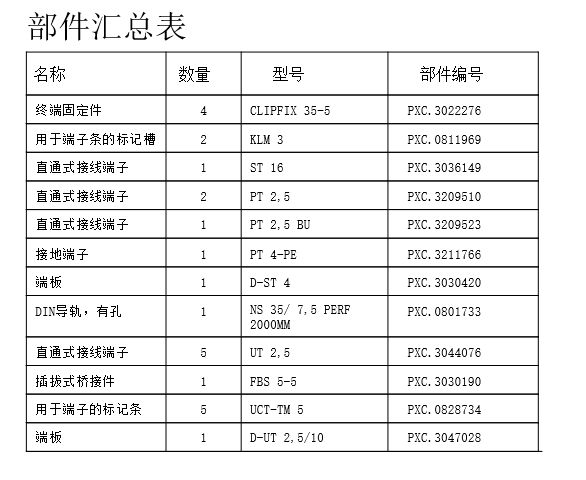

圖8：端子“-X2”的BOM表
在實際的工程設計中，選用EPLAN和Phoenix這兩款工程軟件的聯合設計，強化了專業設計和端子交互細節設計，有效地提高了從電氣設計到部件選型的效率。
4. 說明
本文檔基于EPLAN Electric P8 2022 Update 3 和PROJECT complete planning 編寫。
